Какво е вакуумен прекъсвач?

Вакуумният прекъсвач (VCB) е електрическо устройство, което се използва за прекъсване или създаване на потока на електричество във вериги с високо напрежение. Той работи чрез отваряне и затваряне на контакти във вакуумен прекъсвач, който е запечатан контейнер, от който е отстранен целият въздух. Вакуумът служи като отличен изолатор, което означава, че след като контактите са разделени, токът веднага се прекъсва и дъгата между контактите се угасва много бързо.



Предимства и характеристики на продукта



Висок капацитет на прекъсване

VCB могат да се справят с високи токове и са способни да прекъсват токовете на повреда с минимално образуване на дъга и износване на контактите.

Дълъг живот

Поради минималното износване по време на работа, VCB имат дълъг експлоатационен живот и изискват по-малко поддръжка в сравнение с други видове прекъсвачи.

Бърза работа

Те могат да работят и да се нулират много бързо, което е от полза за приложения, където се изисква бързо повторно затваряне.

Компактен размер

VCB като цяло са по-компактни от другите видове прекъсвачи, което ги прави подходящи за инсталации с ограничено пространство.

Екологично чист

Тъй като те използват вакуум като изолираща среда, няма вредни газове или материали, отделяни в околната среда, за разлика от някои други видове прекъсвачи, които могат да използват масло или газ SF6.



  • Високоволтов вакуумен прекъсвач
    Високоволтов вакуумен прекъсвач
    Температура на околния въздух: -40 градуса -+45 градуса, средна дневна температура не над 25 градуса
    Относителна влажност на въздуха: средно дневно не над 95%, средно месечно не над...
    Повече
  • Вакуумен прекъсвач за ниско напрежение
    Вакуумен прекъсвач за ниско напрежение
    ZN63(VSSV1)-24 (Код на артикул: VSV24) серия вътрешен вакуумен прекъсвач е с номинално напрежение 24kV, трифазен променлив ток 50Hz Вътрешна комутационна апаратура за високо напрежение, прилага се...
    Повече
  • Прекъсвач на вакуумен прекъсвач
    Прекъсвач на вакуумен прекъсвач
    Вакуумните GCB показват изключителна якост на възстановяване, което елиминира необходимостта от допълнителни кондензатори за смекчаване на стръмността на преходното напрежение на възстановяване....
    Повече
  • Външен вакуумен прекъсвач, монтиран на стълб
    Външен вакуумен прекъсвач, монтиран на стълб
    Вакуумният прекъсвач (VCB) е усъвършенствано превключващо устройство, предназначено за оперативно превключване (операции за включване и изключване) на отделни вериги или електрическо оборудване...
    Повече
Тип продукт



В напрежение

12kV вакуумен прекъсвач- (7.2kV 10kV 11kV 12kV 13.8kV 15kV.. и т.н..)
24kV вакуумен прекъсвач- (17.5kV 20kV 24kV 25.6kV 26kV.. и т.н..)
40.5kV вакуумен прекъсвач (35kV 36kV 38kV 40.5kV.. и т.н..)
Вакуумен прекъсвач за високо напрежение （72,5kV 110kV 126kV 145kV.. и т.н..）





Използване

На закрито
На открито





Механизъм

Пролет
Постоянен магнит





Приложение на продукта

Вакуумните прекъсвачи се използват широко в системи за пренос и разпределение на енергия, промишлени предприятия и системи за възобновяема енергия, където надеждното и ефективно превключване на електрическите вериги е от съществено значение. Те са особено предпочитани в приложения със средно напрежение, обикновено вариращи от 7,2 kV до 40,5 kV, въпреки че се предлагат и модели с по-високо напрежение.

Материал на продукта

Мед, керамика, неръждаема стомана, алуминий, силикон, епоксидна смола и др.

Компоненти на продукта

Вакуумен прекъсвач, полюс, механизъм, двигател, електромагнит... и др.



Производствен процес или процедура



1. Проектиране и инженеринг

- Концептуален дизайн: Инженерите проектират VCB въз основа на необходимите спецификации, като номинално напрежение, номинален ток и капацитет на прекъсване.
- Симулация и тестване: Провеждат се компютърни симулации и предварителни тестове за валидиране на дизайна и идентифициране на потенциални проблеми.

2. Избор на материал

- Проводими материали: Висококачествени медни сплави обикновено се използват за контактите поради тяхната отлична проводимост и механични свойства.
- Изолационни материали: Керамични или стъклени материали се използват за корпуса на вакуумния прекъсвач поради тяхната висока диелектрична якост и термична стабилност.

3. Производство на компоненти

- Контакти: Контактите са прецизно обработени, за да осигурят перфектно прилягане и оптимална работа. Те често са покрити с материали като сребро или волфрам, за да се подобри тяхната издръжливост и проводимост.
- Корпус на вакуумния прекъсвач: Корпусът от керамика или стъкло е произведен с висока точност, за да се гарантира, че може да поддържа вакуум и да издържа на високи температури и налягания.
- Дъгови улеи и щитове: Тези компоненти са предназначени да помогнат за контролиране и гасене на дъгата, образувана при разделяне на контактите.

4. Сглобяване на вакуумния прекъсвач

- Запечатване: Контактите са поставени вътре в корпуса и корпусът е запечатан при условия на висок вакуум. Това обикновено се прави с помощта на техники за заваряване или спояване, за да се осигури херметично запечатване.
- Вакуумно изпомпване: Високовакуумна помпа се използва за евакуиране на въздуха от корпуса на прекъсвача, създавайки вакуумна среда. Нивото на вакуум е критично за правилното функциониране на VCB.

5. Тестване на вакуумния прекъсвач

- Тестване за течове: Вакуумният прекъсвач се тества за течове, за да се гарантира, че вакуумът се поддържа с течение на времето.
- Диелектрични тестове: Извършват се тестове с високо напрежение, за да се провери диелектричната якост на вакуумния прекъсвач.



6. Сглобяване на пълния VCB

- Механично сглобяване: Вакуумният прекъсвач е монтиран на рамка заедно с други механични компоненти като работния механизъм, изолаторите и клемите.
- Електрически връзки: Електрическите връзки са направени, за да осигурят правилен ток и управляващи сигнали.



7. Окончателно изпитване и контрол на качеството

- Функционално тестване: VCB се подлага на различни функционални тестове, за да се гарантира, че отговаря на определените критерии за ефективност, включително капацитет на прекъсване, скорост на превключване и съпротивление на изолацията.
- Тестване на околната среда: VCB е тестван при различни условия на околната среда, за да се гарантира неговата надеждност в различни работни среди.
- Проверка на качеството: Провежда се задълбочена проверка, за да се проверят за дефекти или проблеми, преди VCB да бъде одобрен за употреба.



8. Опаковка и доставка

- Опаковка: VCB е внимателно опакован, за да го предпази по време на транспортиране.
- Доставка: VCB се изпраща до клиенти или дистрибуторски центрове, често с подробни инструкции за инсталиране и поддръжка.



ЧЗВ



В: Защо да изберете вакуумен превключвател?

A: Вакуумният превключвател има добри характеристики за гасене на дъгата, подходящ за честа работа, дълъг електрически живот, висока експлоатационна надеждност, дълъг цикъл на поддръжка и е широко използван в световната енергийна индустрия, градска и селска трансформация на електропреносната мрежа, химическа промишленост, металургия, железопътна електрификация, минно дело и други индустрии.

В: Какво е вакуумен прекъсвач?

О: Вакуумният прекъсвач е най-важният компонент във вакуумния превключвател.

В: Защо да изберете SHONEVAC?

A: SHONEVAC е един от най-добрите производители на вакуумни прекъсвачи в Китай. Има опитен технически екип, десетилетия опит в производството, бърз механизъм за обратна връзка, преференциални цени и искрено отношение за сътрудничество.

В: Как работи вакуумният прекъсвач?

О: Вакуумният прекъсвач използва висок вакуум, за да изгаси дъгата между двойка контакти. Тъй като контактите се раздалечават, токът преминава през по-малка площ.

Въпрос: Как работи прекъсвачът?

О: Магнитната полярност е така подредена, че постоянен магнит под рамото след това отблъсква шарнирното рамо и причинява прекъсване на веригата, но зъбците в другия край на шарнирното рамо след това затварят идентична верига в този край и процедурата се повтаря безкрайно.



Като един от водещите производители и доставчици на вакуумни прекъсвачи в Китай, горещо ви приветстваме да закупите висококачествен вакуумен прекъсвач на конкурентна цена от нашата фабрика. Свържете се с нас за персонализирано обслужване.

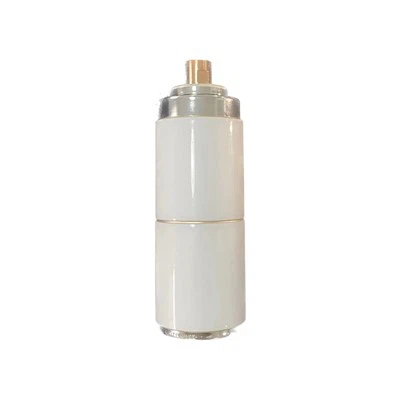

вакуумно прекъсване с висока вакуумна степен, Вакуум прекъсвач за гаранция за безопасност на LBS, Прекъсвач на високо напрежение
