Като доставчик на вакуумни прекъсвачи за контактори, често ме питат как тези решаващи компоненти се справят с тока на инкрустацията. INRUSH токът е значително предизвикателство в електрическите системи и разбирането на това как се справят вакуумните прекъсвачи, от съществено значение е за осигуряване на надеждността и безопасността на електрическото оборудване.
Разбиране на инфрачервения ток
INRUSH токът, известен още като Switch - on Surge, е преходен електрически ток, който възниква, когато за първи път се включи електрическо устройство. Той може да бъде няколко пъти по -висок от нормалния работен ток на устройството. Този шип с висок магнитуд се причинява главно от зареждането на кондензатори, намагнитването на индуктивни компоненти като трансформатори и двигатели и първоначалното съпротивление на веригата е по -ниско при стартиране.
Например, в двигателя, когато захранването се прилага за първи път, роторът е неподвижен, а гърбът - ЕМП (електромотивна сила) е нула. Според закона на Ом (I = V/R), със сравнително ниско първоначално съпротивление и прилагане на пълно захранване, голям ток преминава през намотките на двигателя. Този ток на вход може да причини различни проблеми, включително увреждане на електрическите контакти, прегряване на компоненти и изключване на защитни устройства.
Как работят вакуумните прекъсвачи за контактори

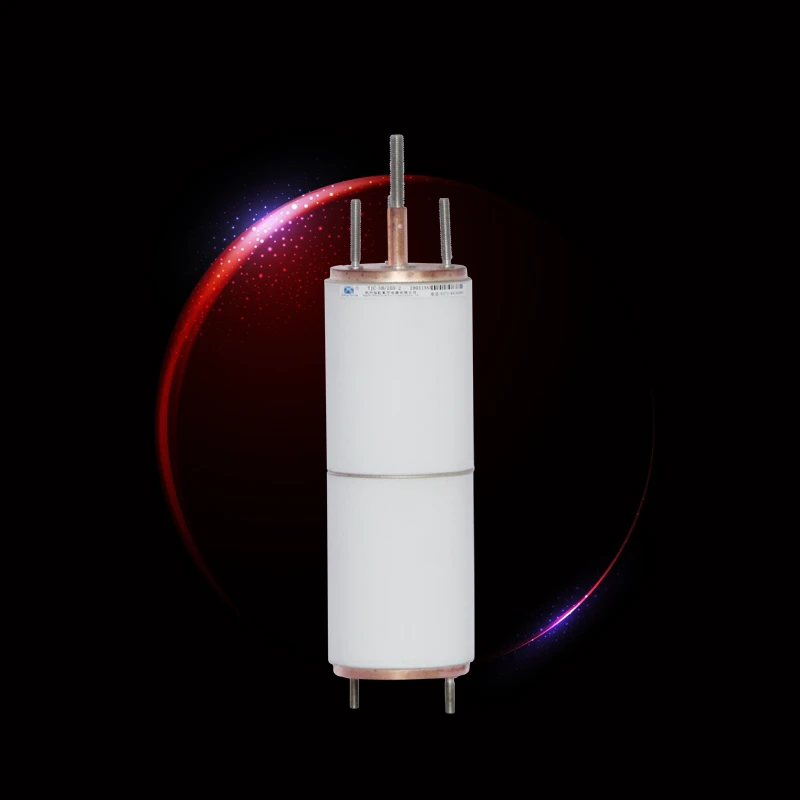

Преди да се задълбочим в това как вакуумните прекъсвачи се справят с тока, нека разберем накратко техния основен принцип на работа. AВакуум прекъсвач за вакуум контакторСъстои се от два основни контакта (фиксиран контакт и движещ се контакт), затворени във вакуумна камера. Вакуумната среда вътре в прекъсвача осигурява отлични изолационни свойства и възможности за гасене на високи дъги.
Когато контакторът е затворен, движещият се контакт се приближава до фиксирания контакт и токът започва да тече през веригата. Когато контакторът трябва да се отвори, движещият се контакт се отделя от неподвижния контакт, създавайки дъга поради йонизацията на средата между контактите. Във вакуумна прекъсвачителната вакуумна среда бързо разсейва дъгата, тъй като има много малко газови молекули за поддържане на процеса на йонизация. Това бързо гасене на дъгата помага за безопасно прекъсване на токовия поток.
Справяне с тока на инкрустация
Висок - ток - носещ капацитет
Един от основните начини вакуумни прекъсвачи за контактори се занимават с инкруширания ток е чрез наличие на висок капацитет за носене. Тези прекъсвачи са проектирани да се справят с кратки срочни висококачествени скокове без значителни щети. Контактите са направени от материали с висока топлинна и електрическа проводимост, като мед -волфрамови сплави. Тези материали могат да издържат на високата топлина, генерирана по време на събитието на тока в интуша.
Например, контактите са оразмерени и оформени по такъв начин, че да могат да провеждат големия ток на вход без прекомерно повишаване на температурата. Площта на напречното сечение на контактите се изчислява внимателно, за да се гарантира, че текущата плътност остава в приемливи граници през периода на вход.
Бързо гасене на дъгата
Както бе споменато по -рано, вакуумните прекъсвачи имат отлични възможности за гасене на дъга. По време на събитието на тока в инкруста, ако контакторът трябва да се отвори поради повреда или за нормална работа, вакуумният прекъсвач може бързо да засили дъгата. Бързото гасене на дъгата е от решаващо значение, тъй като текущата текуща дъга може да бъде по -интензивна и трудна за гасене в сравнение с нормалния работен ток дъга.
Високата вакуумна среда в прекъсвача кара дъгата да се ограничава бързо. Тъй като движещият се контакт се отделя от фиксирания контакт, дъгата се опъва и след това се гаси, тъй като йони и електрони рекомбинират при липса на достатъчно газови молекули. Това бързо гасене на дъгата не позволява на дъгата да причини повреда на контактите и други компоненти във веригата.
Предварително алесиране и дизайн на контакт
Друг важен аспект е феноменът преди избухване и дизайн на контакт. Когато контактите се затварят, има кратък период на предварително арсинг, преди да се докоснат напълно. Предварителното усилване може да помогне за намаляване на въздействието на тока на инкруста. Времето и интензивността на алегиране може да се контролира чрез проектирането на контактните материали и скоростта на затваряне на контакт.
Контактните повърхности също са проектирани така, че да имат определена степен на грапавост и форма, за да подобрят електрическия контакт и да намалят съпротивлението на контакта. По -ниското съпротивление на контакта помага за минимизиране на топлината, генерирана по време на потока на тока на инкрустация.
Вакуумни прекъсвачи за променливи контактории ток на вход
В случай на променливи контактори, токът на инкрустацията има някои допълнителни характеристики. AC INRUSH токът може да има сложна форма на вълната, включително както с висока честотна компоненти, така и компенсиране на постоянен ток в някои случаи. Вакуумните прекъсвачи за контактори на променлив ток са специално проектирани да се справят с тези уникални характеристики.
Процесът на гасене на дъгата при променлив вакуум прекъсвач се синхронизира с формата на вълновото напрежение на променливотоковото напрежение. Когато токът преминава през нула, дъгата е естествено изгасена, а вакуумният прекъсвач помага за предотвратяване на повторното установяване на дъгата. Тази синхронизация е от решаващо значение за безопасно прекъсване на вътрешния ток в променлив ток.
Приложения и предимства
Вакуумните прекъсвачи за контактори се използват широко в различни приложения, където токът на инкрустацията е проблем. При промишления двигателен контрол те се използват за стартиране и спиране на големи двигатели. Способността на вакуумните прекъсвачи да се справят с инкрустационния ток гарантира надеждната работа на двигателите и намалява риска от повреда на двигателя и контролната верига.
В системите за разпределение на електроенергията се използват вакуумни прекъсвачи в контактори за включване и изключване на трансформатори и друго електрическо оборудване. Като ефективно се справят с инкруставния ток, те помагат за поддържане на стабилността на електрическата мрежа и предотвратяването на ненужното изключване на защитните устройства.
Ползите от използването на вакуумни прекъсвачи за контактори при справяне с тока на инкрустация са многобройни. Те предлагат по -дълъг живот на контакт в сравнение с традиционните контактори поради отличните си възможности за потушаване на дъгата. Това намалява изискванията за поддръжка и престой на електрическото оборудване. Те също така осигуряват по -надеждна и стабилна електрическа връзка, която е от решаващо значение за правилното функциониране на цялата електрическа система.
Заключение
В заключение, вакуумните прекъсвачи за контактори са добре оборудвани за справяне с тока на инкрустация. Техният висок - ток -носещ капацитет, възможности за потушаване на дъгата - и добре проектирани контакти, ги правят подходящи за работа с преходните висококачествени скокове, които се случват по време на стартирането на електрически устройства. Независимо дали в промишлените двигателни контроли или разпределителните системи за електроенергия, тези прекъсвачи играят жизненоважна роля за осигуряване на надеждността и безопасността на електрическото оборудване.
Ако сте на пазара за висококачествени вакуумни прекъсвачи за контактори, ние сме тук, за да ви предоставим най -добрите решения. Нашите продукти са проектирани и произведени, за да отговарят на най -високите стандарти и могат ефективно да се справят с тока в различни приложения. Свържете се с нас за закупуване и нека да проведем подробна дискусия относно вашите специфични изисквания.
ЛИТЕРАТУРА
- Blackburn, JL (2014). Защитно препредаване: принципи и приложения. CRC Press.
- Fitzgerald, AE, Kingsley Jr, C., & Umans, SD (2003). Електрически машини. McGraw - Hill.
- Greenwood, A. (1991). Електрически преходни процеси в електроенергийните системи. Wiley - Interscience.
